电伴热带的原理和安装介绍

发布日期:2021-01-13 作者:管理员 点击:1052 来源:原创或转载

伴热带的原理和安装介绍

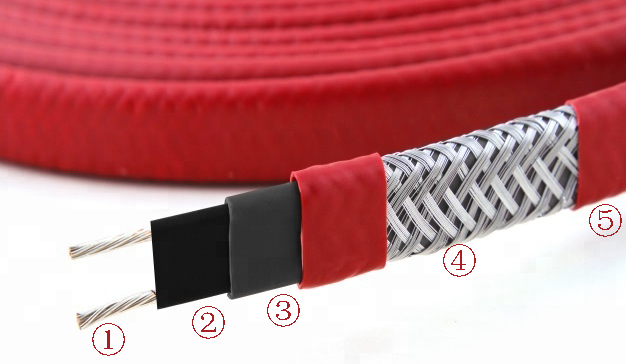

电伴热带是带状恒温电加热器。其发热原件的电阻率具有很高的正温度系数"PTC"且相互并联。特点是:能够自动限制加热时的温度(65℃/110℃),并随被加热体的温度自动调节输出功率而无任何附加设备;可以任意裁短或在一定长度范围内接长使用,并允许多次交叉重叠而无高温过热点及烧毁之虑。



在每根伴热线内,母线之间的电路数随温度的影响而变化,当伴热带周围的温度变冷时,导电塑料产生微分子的收缩而使碳粒连接形成电路,电流经过这些电路,使伴热带发热。



当温度升高时,导电塑料产生微分子的膨胀,碳粒渐渐分开,引起电路终端,电阻上升,伴热带会自动减少功率输出。



当温度变冷时,塑料又恢复到微分子收缩状态,碳粒相应连接起来,形成电路,伴热带发热功率又自动上升。



自限温伴热带具有其他伴热设备所没有的好处,它控制的温度不会过高亦不会过低,因为温度是自动调节的。


规范安装的要求



1、电伴热带一般敷设在管道纵切面水平中心线偏下45度处。如多根平铺,可向上、下平移,但不应敷设在管道正上方。用压敏胶带将伴热带径向固定在管道上,遇到弯头处或法兰处应适当增加胶带的用量。然后在敷设的伴热带上横向覆盖铝箔胶带,并压平。是伴热带紧贴管道面,提高热效率。



2、该型号伴热带的每个回路不能超过其最大使用长度。每个回路中至少包括一个电源接线盒、一个温控装置、若干个中间接线盒和终端接线盒。终端接线盒由伴热带根数而定,有多少根用多少只。



3、电伴热带在管道、容器上的敷设方式:平行直铺、连续“S”型敷设、横“U”型敷设,一般不允许缠绕敷设。具体的敷设方式要根据设计给出的长度及功率要求来决定。



4、遇到法兰、管架预留伴热带0.5米,蝶阀、球阀0.8米,截止阀1米,大管道阀门另加;对于埋地管道每只接线盒预留伴热带2米。



5、对管道“引上弯”、“引下弯”、“水平弯”处,电伴热带的应敷设在“阴面”。即管道的中下部,避免正下方敷设。



6、在管道的“T”接部位,无论是“同径”还是“异径”,伴热带的敷设应在一侧。对于横“U”型敷设方式的,伴热带,禁止上下形式的“相对”敷设。



7、电伴热带敷设在管道上的固定间距一般50cm,转弯处应缩短固定距离,并适当增加胶带缠绕圈数。



8、保温层的安装,选择与管道直径匹配的保温材料,保温材料的对口和接口应紧凑连贯,形成一个整体并固定。



9、保护层的重叠咬合处,对于纵向没有特殊要求,但是对横向安装咬合处的布置避开伴热带敷设位置。尽量选择在伴热带敷设位置的相对侧,即“相对法安装”。

undefined



安装的注意事项



1、电伴热带有良好的柔性,但不允许打硬折,需要弯曲时,弯曲半径不得小于伴热带厚度的6倍。



2、电伴热带严禁用重物硬砸,如被砸伴热带应重新进行电气测试或更换,合格后才能使用。



3、电伴热带的安装要充分考虑管道附件(或设备)的拆卸可能性,且伴热带又不需要被切断。被剪断或接头时要注意接头的密封。



4、法兰处易产生泄漏,敷设伴热带时应避开其正下方。



5、不允许多回路电伴热带从一个接线盒接出。



6、接线盒应密封,防止雨水进入。



7、电伴热系统安装完毕后,必须逐个回路进行电气测试合格后,再进行通电试验,检查伴热带发热情况。确认正常后,才允许保温。
